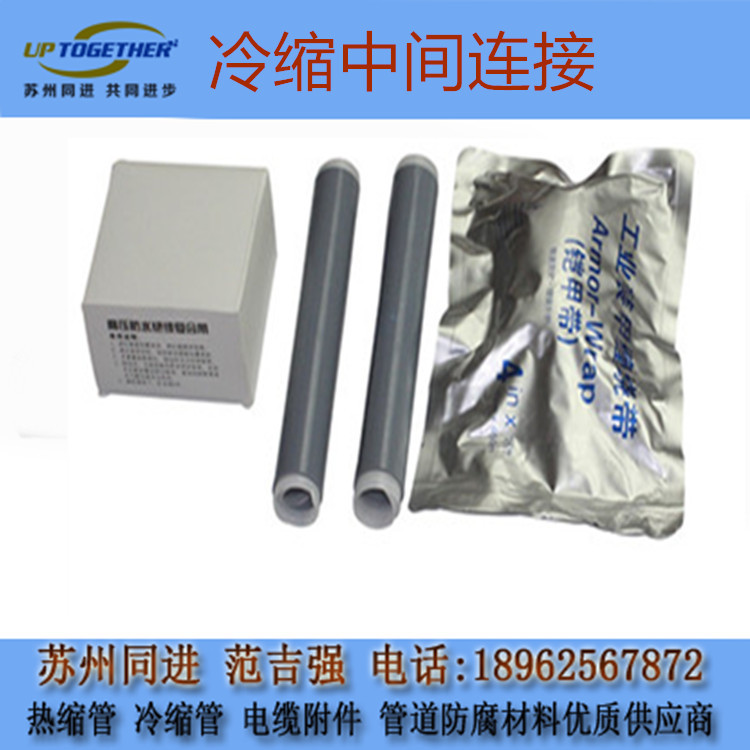

35kv电缆冷缩中间连接终端
1.产品介绍
1KV冷缩电缆附件是采用优质液体硅橡胶制造而成全冷缩技术终端和中间接头，施工方便，安全，品质高。该产品广泛运用于电力、石油化工、冶金、铁路、港口和建筑等领域低压电力线路中。可选择定制彩色终端冷缩管。
技术参数
测试项目 | 测试方法 | 测试结果 |
1MIN 工频电压（湿态） | 4kv不闪络、不击穿 | 4kv，1min， 湿态下组合试样未闪络和击穿 |
负荷循环试验 | 导体加热至90-95℃，每一循环为8h，其中加热5h，冷却3h，共三次循环 | 按标准要求完成三次负荷循环试验 |
4H工频电压试验 | 2.4kv不闪络，不击穿 | 2.4kv，4h pass |
3.尺寸和包装
型号 | 名称 | 适用电缆截面 |
1kv TLY -2/1 | 1kv二芯冷缩终端 | 25-50mm2 |
1kv TLY -2/2 | 70-120mm2 | |
1kv TLY -2/3 | 150-240mm2 | |
1kv TLY -2/4 | 300-400mm2 | |
1kv TLY -3/1 | 1kv三芯冷缩终端 | 25-50mm2 |
1kv TLY-3/2 | 70-120mm2 | |
1kvTLY -3/3 | 150-240mm2 | |
1kv TLY -3/4 | 300-400mm2 | |
1kv TLY -4/1 | 1kv四芯冷缩终端（3+1） | 25-50mm2 |
1kv TLY -4/2 | 70-120mm2 | |
1kv TLY -4/3 | 150-240mm2 | |
1kvTLY -4/4 | 300-400mm2 | |
1kv TLY -5/1 | 1kv五芯冷缩终端(3+2,4+1) | 25-50mm2 |
1kv TLY -5/2 | 70-120mm2 | |
1kv TLY -5/3 | 150-240mm2 | |
1kv TLY -5/4 | 300-400mm2 | |
1kv JLY -2/1 | 1kv二芯冷缩中间连接 | 25-50mm2 |
1kv JLY -2/2 | 70-120mm2 | |
1kv JLY -2/3 | 150-240mm2 | |
1kv JLY -2/4 | 300-400mm2 | |
1kv JLY -3/1 | 1kv三芯冷缩中间连接 | 25-50mm2 |
1kv JLY -3/2 | 70-120mm2 | |
1kv JLY -3/3 | 150-240mm2 | |
1kv JLY -3/4 | 300-400mm2 | |
1kv JLY -4/1 | 1kv四芯冷缩中间连接(3+1) | 25-50mm2 |
1kv JLY -4/2 | 70-120mm2 | |
1kv JLY -4/3 | 150-240mm2 | |
1kv JLY -4/4 | 300-400mm2 | |
1kv JLY -5/1 | 1kv五芯冷缩中间连接(3+2,4+1) | 25-50mm2 |
1kv JLY -5/2 | 70-120mm2 | |
1kv JLY -5/3 | 150-240mm2 | |
1kv JLY -5/4 | 300-400mm2 |
